01 测量设备和使用方法

（1）测量仪器举例

测量滚动轴承振动值需要专用的设备。图1a是国内某单位生产的一种加速度型轴承振动测量仪，型号为S092，主要用于深沟球轴承、单向角接触轴承振动加速度的测量。仪器配有示波器，可直接观察振动波形，还设有音频监听电路和扬声器，供用户对轴承“异音”情况直接进行判断。其使用参数见表1。

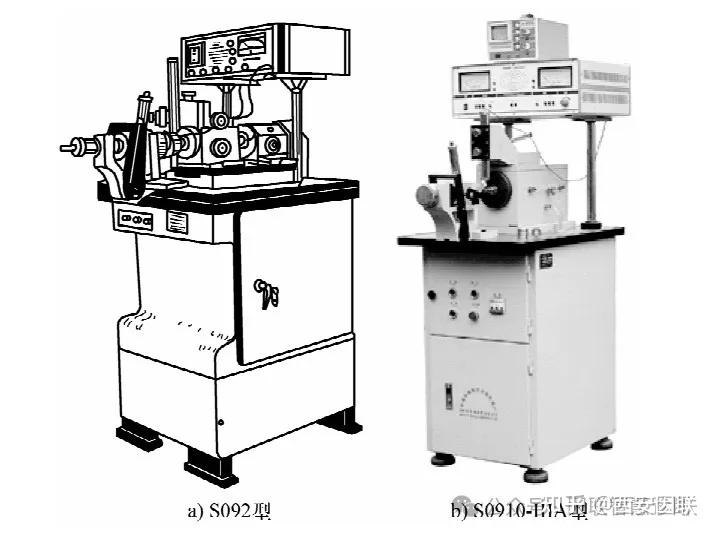

图1 轴承振动测量仪

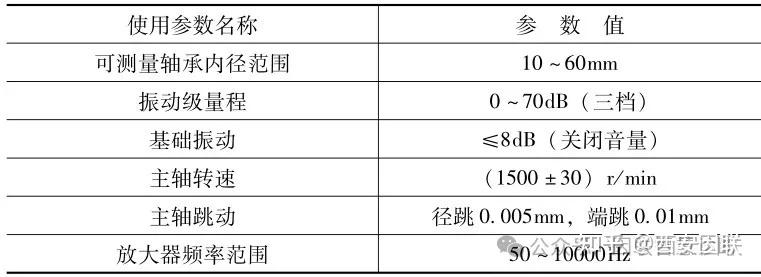

表1 S092型轴承振动测量仪使用参数

使用时，应配置与被检测轴承内径尺寸相配合的专用心轴。对于开启式轴承，测量前应用汽油等将原有的防锈油（脂）清洗干净，然后在沟道内滴入少量的航空煤油。振动传感器的测头压在轴承外圈侧面中心位置，按相关要求设定施加的压力。通过一套可调节压力的装置对轴承外圈端面施加一个规定的轴向压力。

运转适当时间后，读取测量值。打开扬声器时可听到经放大的运转声。

详细的使用和调整方法见仪器说明书。

图1b为S0910-IIIA型轴承振动加速度的专用仪器。主要测量如693、694、695、52 等内径在3~9mm 以内的微形深沟球轴承和角接触球轴承。其特点是：①轴系尺寸较小，目的是提高主轴的回转精度，减小温升; ②轴向加载装置尺寸较小，推力降低，定位和导向精度提高；③传感器调整装置尺寸较小，减小传感器同轴承外圈的接触力。

（2）心轴与轴承的配合

心轴与主轴组合后，心轴与轴承内圈配合处的径向圆跳动和端面圆跳动，应分别不大于5μm和10μm。心轴的硬度，对于速度型应为61~64HRC；对于加速度型应为 62 ~66HRC。

心轴与轴承内圈配合公差应符合表2的规定。

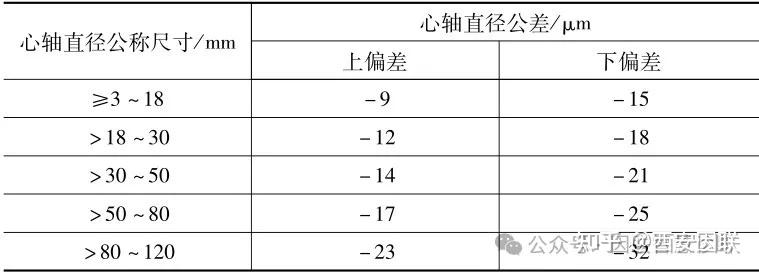

表2 心轴与轴承内圈配合公差

（3）转速

测试时，轴承内圈的转速应符合表3的规定。

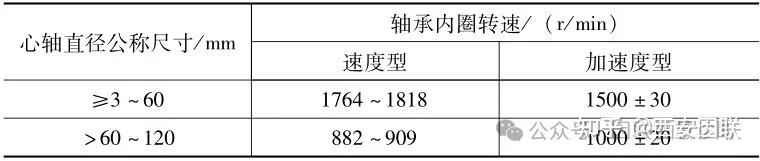

表3 测试时轴承内圈的转速

（4）加载数值

测试时，应根据轴承的类型，在轴承的轴向或径向施加一定量的载荷，施加在轴承的外圈端面上。表4给出的是深沟球轴承施加轴向载荷的数值。

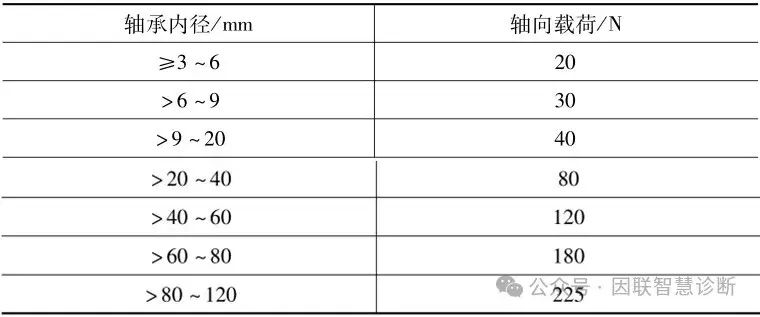

表4 深沟球轴承施加轴向载荷的数值

02 振动值标准

轴承径向振动标准值应根据配套设备和轴承相关参数（主要是径向游隙和尺寸精度）来确定。

用于深沟球轴承振动限值（加速度级，单位dB）的标准为JB/T 7047-2006，该标准适用于公称内径20~120mm、径向游隙为 0 组的轴承。表5给出了相关数值，按精度等级的不同，给出了用 Z1、Z2 和 Z3 表示的三个数值，一般采用Z2级。测量方法按照JB/T 5314的规定。测量用心轴与轴承内孔的配合公差采用f5。

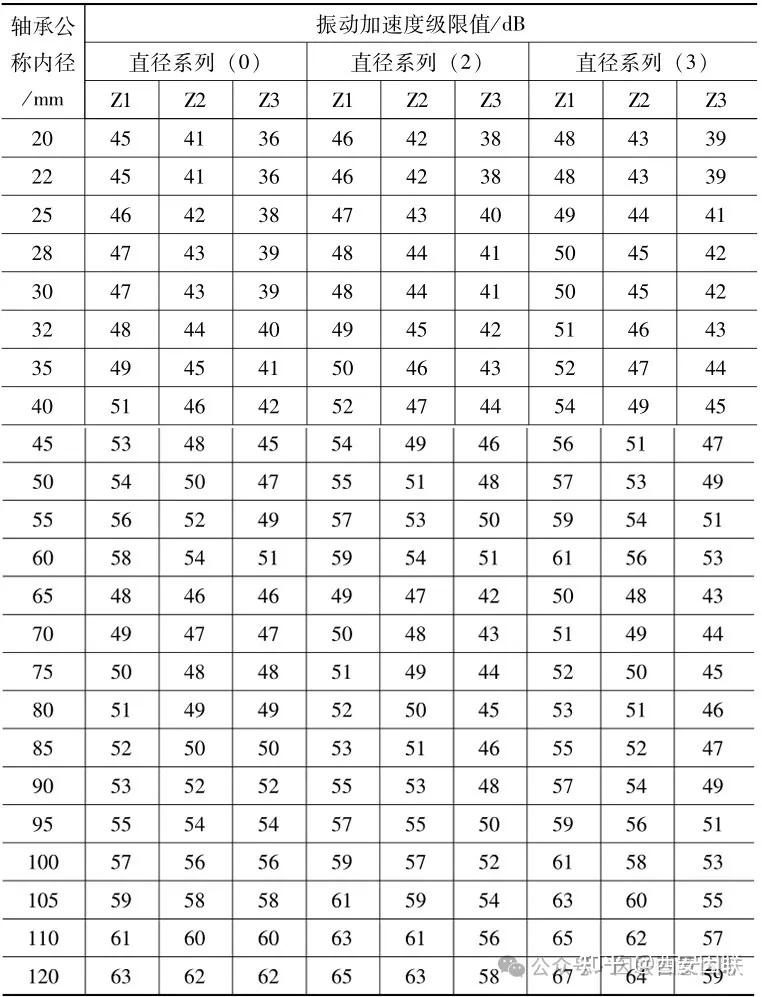

表5 深沟球轴承的径向振动限值

文章来源：知乎-西安因联
